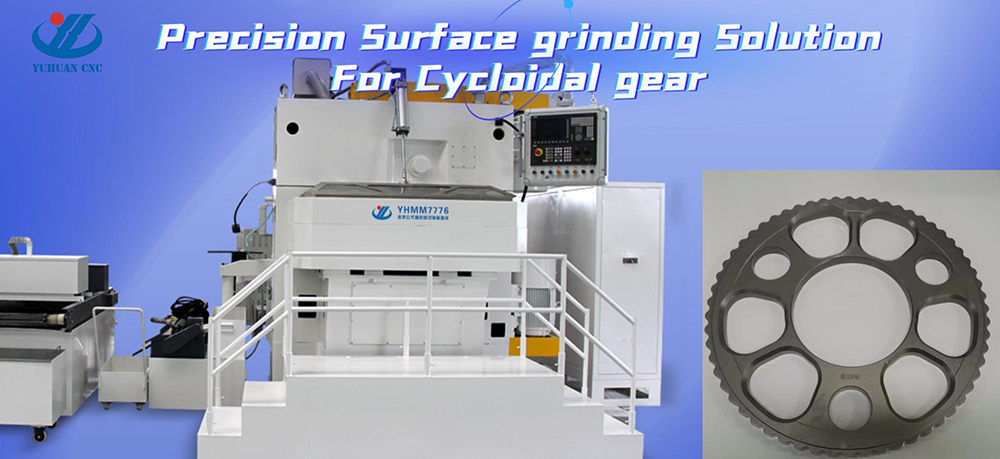

Ülitäpne pinna peeneks lihvimise lahendus - YHMM7776 tsükloidaalsete hammasrataste jaoks

• Toorik: tsükloidne käik (φ370mm * 19mm）);

• Masinasoovitus: YHMM7776 ülitäpne peentöötlus Lihvimis masin ;

• Lihvimisnõue: tasasus 0.005 mm, paralleelsus 0.008 mm, karedus Ra0.2;







     Tsükloidhammasratta pinna lihvimine on täppistöötluse oluline osa, millel on suur tähtsus hammasrataste täpsuse, pinnakvaliteedi ja ülekande jõudluse parandamiseks. Järgnevalt on toodud tsükloidhammasratta otsapinna lihvimise üksikasjalik analüüs:

     1. Lihvimise eesmärkTsükloidse hammasratta pinna lihvimise peamine eesmärk on tagada hammasratta otsapinna tasasus ja täpsus, et see vastaks ülekandesüsteemi nõuetele. Lihvimise abil saab kõrvaldada hammasratta otsapinnal esinevad defektid, nagu ebatasasused, servad ja kriimustused, ning parandada hammasratta montaaži täpsust ja ülekande efektiivsust.

     2. LihvimisseadmedTsükloidse hammasratta otsapinna lihvimine toimub tavaliselt spetsiaalse seadme abil pinna veskiNeil seadmetel on kõrge täpsus, kõrge jäikus ja kõrge stabiilsus, mis tagavad jahvatusprotsessi stabiilsuse ja täpsuse. Samal ajal peab veski olema varustatud ka abivahenditega, näiteks sobivate lihvketaste ja lihvvedelikega, et parandada jahvatamise efektiivsust ja töötlemise kvaliteeti.

     3. LihvimisprotsessKinnitamine ja positsioneerimine: Enne lihvimist tuleb tsükloidne hammasratas veskile õigesti kinnitada ja täpselt positsioneerida. See saavutatakse tavaliselt kinnitusdetailide ja positsioneerimisseadmete abil, et tagada hammasratta stabiilsus ja täpsus lihvimisprotsessi ajal.Lihvketta valik ja viimistlemine: Õige lihvketta valimine on lihvimiskvaliteedi seisukohalt ülioluline. Lihvketta materjali, terasuuruse ja kõvaduse parameetrid tuleks valida vastavalt töötlemisnõuetele. Enne lihvimist tuleb lihvketast ka viimistleda, et tagada selle kuju ja täpsuse vastavus töötlemisnõuetele.Lihvimisparameetrite seadistamine: Lihvimisparameetrite hulka kuuluvad lihvketta kiirus, etteandekiirus, lihvimissügavus jne. Nende parameetrite seadistamist tuleks põhjalikult kaaluda, lähtudes sellistest teguritest nagu töötlemisnõuded, lihvketta omadused ja seadmete jõudlus, et tagada lihvimisprotsessi stabiilsus ja töötlemiskvaliteet.Lihvimisprotsess: Lihvimisprotsessi ajal puutub lihvketas kokku hammasratta otsapinnaga ja liigub selle suhtes ning otsapinna tasasus ja täpsus saavutatakse materjali eemaldamise teel. Lihvimisprotsessi ajal on vaja pöörata suurt tähelepanu töötlemisolekule ja lihvketta kulumisele ning õigeaegselt reguleerida lihvimisparameetreid ja lihvketta olekut. Kontroll ja vastuvõtmine: Pärast lihvimise lõpetamist tuleb hammasratta otsapind kontrollida ja vastu võtta. See hõlmab tavaliselt otsapinna tasapinna, paralleelsuse ja vertikaalsuse mõõtmist ning nende võrdlemist töötlemisnõuetega. Kui see ei vasta nõuetele, on vaja ümber töödelda või ümber töödelda.

     4. Jahvatuskvaliteeti mõjutavad teguridLihvketta omadused: Lihvketta materjal, osakeste suurus ja kõvadus mõjutavad oluliselt jahvatuskvaliteeti. Sobivad lihvkettad võivad parandada jahvatamise efektiivsust ja töötlemise kvaliteeti.Lihvparameetrid: Jahvatusparameetrite seadistamine mõjutab otseselt jahvatusprotsessi stabiilsust ja töötlemise kvaliteeti. Ebamõistlikud parameetrite seadistused võivad põhjustada probleeme, nagu töötlemise täpsuse vähenemine või lihvketta kahjustumine.Seadme jõudlus: Veski jõudlusel ja täpsusel on samuti oluline mõju jahvatuse kvaliteedile. Suure täpsusega lihvmasinad saavad tagada töötlemise ajal stabiilsuse ja täpsuse.Käitusoskused: Operaatori oskused ja kogemused mõjutavad samuti teatud määral jahvatuse kvaliteeti. Oskuslikud operaatorid saavad jahvatusprotsessi paremini kontrollida ja töötlemise kvaliteeti parandada.5. RakendusvaldkonnadTsükloidhammasrattaid kasutatakse laialdaselt paljudes valdkondades tänu oma ainulaadsele hambastruktuurile ja suurepärasele ülekandevõimele, näiteks mehaanilises ülekandes, robotliidetes, lennunduses jne. Seetõttu on tsükloidhammasrataste otsapindade lihvimise tehnoloogial oluline rakendusväärtus ja arenguväljavaated.Kokkuvõttes on tsükloidhammasrataste otsapindade lihvimine keeruline ja delikaatne protsess, mis nõuab töötlemise täpsuse ja kvaliteedi tagamiseks spetsiaalseid seadmeid ja protsesse. Lihvketaste mõistliku valiku, lihvimisparameetrite seadistamise ja tööoskuste omandamise abil on võimalik saavutada tsükloidhammasrataste otsapindade ülitäpne ja tasapinnaline töötlemine.
